Vai trò của quạt hút (ID fan) và quạt thổi (FD fan) trong lò hơi

Giới thiệu tổng quan về Vai trò của quạt hút (ID fan) và quạt thổi (FD fan) trong lò hơi

Trong hạ tầng vận hành năng lượng công nghiệp hiện đại, lò hơi (nồi hơi) đóng vai trò là trái tim cung cấp nhiệt năng và hơi nước bão hòa phục vụ hàng loạt ngành sản xuất cốt lõi như dệt may, thực phẩm, hóa chất, chế biến gỗ, giấy và giặt ủi công nghiệp. Để hệ thống lò hơi hoạt động ổn định, đạt hiệu suất cháy tối ưu và đảm bảo an toàn tuyệt đối, hệ thống thông gió động lực lực lượng đóng vai trò vô cùng then chốt. Trong đó, quạt thổi FD (Forced Draft Fan) và quạt hút ID (Induced Draft Fan) là hai thiết bị cấu thành không thể thiếu, quyết định trực tiếp đến quá trình cấp khí oxy cho phản ứng cháy cũng như kiểm soát áp suất, lưu lượng dòng khí thải trong buồng đốt.

Sự phối hợp nhịp nhàng giữa quạt thổi FD và quạt hút ID giúp duy trì trạng thái áp suất âm hoặc áp suất cân bằng lý tưởng trong lò. Điều này không chỉ nâng cao hiệu suất truyền nhiệt, giảm thiểu tiêu hao nhiên liệu mà còn ngăn chặn hiện tượng rò rỉ khí độc hại ra không gian nhà xưởng. Nhằm đáp ứng các tiêu chuẩn khắt khe về hiệu suất năng lượng và quy định môi trường, Công ty Năng Lượng Xanh Hoa Sen tự hào là đơn vị tiên phong trong thiet-ke-san-xuat-lo-hoi-cong-nghiep-than-thien-voi-moi-truong-trong-ky-nguyen-moi. Với kinh nghiệm lâu năm cùng năng lực kỹ thuật vượt trội, Hoa Sen cung cấp giải pháp toàn diện từ tư vấn, chế tạo đến cho-thue-lo-hoi-chuyen-nghiep-tu-hoa-sen và dich-vu-van-hanh-lo-hoi-chuyen-nghiep-hieu-qua-nhat, giúp doanh nghiệp tối ưu chi phí vận hành và đảm bảo sản xuất liên tục tại TPHCM, Bình Dương, Long An, Đồng Nai, Đà Nẵng và trên toàn quốc.

Khái niệm và cấu tạo chi tiết của quạt thổi FD (Forced Draft Fan)

Nguyên lý cấp không khí cưỡng bức của quạt thổi FD

Quạt thổi FD (Forced Draft Fan) là thiết bị cơ khí có chức năng hút không khí tươi từ môi trường bên ngoài và ép cưỡng bức vào buồng đốt lò hơi dưới áp suất cao. Việc cung cấp luồng khí tươi chứa đầy đủ oxy này là điều kiện bắt buộc để duy trì phản ứng cháy hoàn toàn của các loại nhiên liệu như than, củi, trấu, viên nén biomass hay dầu DO/FO. Quạt FD tạo ra động năng cần thiết để vượt qua trở lực của bộ gia nhiệt không khí (Air Preheater), kênh dẫn gió và lớp nhiên liệu trên ghi lò.

Cấu tạo kỹ thuật và đặc tính vật liệu của quạt FD

Cấu tạo tiêu chuẩn của quạt thổi FD bao gồm vỏ quạt dạng xoắn ốc (Volute Casing), cánh quạt (Impeller), trục quạt, động cơ điện, bộ truyền động (trực tiếp hoặc qua dây curoa) và van điều tiết lưu lượng đầu vào (Inlet Damper). Do làm việc trong môi trường không khí sạch ở nhiệt độ thường, cánh quạt FD thường được thiết kế dạng cong về phía trước (Forward Curved) hoặc cong về phía sau (Backward Curved) bằng thép carbon cường độ cao, giúp tối ưu hóa lưu lượng gió, đạt hiệu suất khí động học cao và giảm thiểu độ ồn.

Khái niệm và đặc tính kỹ thuật của quạt hút ID (Induced Draft Fan)

Nguyên lý rút khí thải và duy trì áp suất buồng đốt của quạt ID

Quạt hút ID (Induced Draft Fan) được lắp đặt ở vị trí đuôi lò hơi, giữa hệ thống xử lý bụi/khí thải và ống khói. Nhiệm vụ chính của quạt ID là hút toàn bộ sản phẩm cháy (khói thải, tro bụi, khí độc) ra khỏi buồng đốt và đường ống truyền nhiệt, sau đó đẩy qua hệ thống dập bụi (chyclone, lọc bụi túi vải, bể hấp thụ) rồi thoát ra ngoài môi trường qua ống khói. Bằng cách rút khí thải liên tục, quạt ID tạo ra độ chân không (áp suất âm) trong buồng đốt, ngăn không cho khói và lửa bùng ngược ra bên ngoài.

Yêu cầu vật liệu chịu nhiệt và chịu mòn cho quạt ID

Khác với quạt FD, quạt hút ID phải làm việc trong môi trường khắc nghiệt với nhiệt độ khí thải cao (từ 120 đến 250 độ C) và chứa nhiều hạt tro bụi có tính ăn mòn, mài mòn cơ học cao. Do đó, quạt ID được thiết kế cực kỳ chắc chắn với cánh quạt dạng cong về phía sau hoặc thẳng (Radial Blades) nhằm chống bám bụi. Bề mặt cánh quạt và vỏ quạt thường được gia cường bằng các lớp phủ chịu nhiệt, hợp kim chống mài mòn hoặc tráng gốm. Hệ thống gối đỡ trục quạt ID bắt buộc phải trang bị cơ cấu làm mát bằng nước hoặc dầu nhớt tuần hoàn để bảo vệ ổ bi khỏi nhiệt độ cao.

Cơ chế phối hợp khí động học giữa quạt ID và quạt FD trong hệ thống thông gió lò hơi

Hệ thống thông gió áp suất cân bằng (Balanced Draft System)

Trong hầu hết các dòng lò hơi công nghiệp hiện đại, phương pháp thông gió áp suất cân bằng được áp dụng rộng rãi. Hệ thống này kết hợp đồng thời cả quạt thổi FD và quạt hút ID. Quạt FD đảm nhận việc khắc phục trở lực đường gió cấp và đẩy khí tươi vào lò, trong khi quạt ID chịu trách nhiệm vượt qua trở lực của dàn ống trao đổi nhiệt, bộ tiết kiệm nhiệt (Economizer), hệ thống xử lý bụi và đường ống khói.

Kiểm soát và duy trì độ chân không buồng đốt

Sự phối hợp giữa quạt FD và quạt ID được điều khiển tự động thông qua biến tần (VFD) và hệ thống cảm biến áp suất. Mục tiêu cốt lõi là duy trì áp suất âm trong buồng đốt ở mức lý tưởng (thường từ -5 đến -15 mm H2O). Nếu quạt FD thổi quá mạnh so với quạt ID, buồng đốt sẽ chuyển sang áp suất dương, gây nguy cơ xì khói, lửa ra ngoài cửa lò. Ngược lại, nếu quạt ID hút quá mạnh, không khí lạnh bên ngoài sẽ lọt vào lò qua các khe hở, làm giảm nhiệt độ buồng đốt và lãng phí năng lượng. Giải pháp trọn gói từ dich-vu-ban-hoi-bao-hoa-tu-lo-hoi-la-gi-nang-luong-xanh-hoa-sen-tien-phong-ban-hoi-bao-hoa luôn đảm bảo hệ thống quạt được hiệu chỉnh cân bằng hoàn hảo.

Ảnh hưởng của quạt ID và FD đến hiệu suất cháy và mức tiêu hao nhiên liệu

Tối ưu hóa tỷ lệ gió – nhiên liệu (Air-to-Fuel Ratio)

Chất lượng của quá trình cháy phụ thuộc trực tiếp vào tỷ lệ giữa không khí và nhiên liệu. Quạt thổi FD cung cấp chính xác lượng không khí lý thuyết và lượng không khí thừa cần thiết để đốt cháy hoàn toàn nhiên liệu. Khi dòng gió FD được phân bổ đều qua các cấp gió sơ cấp và thứ cấp, nhiên liệu sẽ cháy kiệt, không tạo ra muội than hay khí CO độc hại. Khi doanh nghiệp gặp sự cố suy giảm hiệu suất cháy, dịch vụ dich-vu-cai-tien-cai-tao-sua-chua-nang-cap-lo-hoi-chuyen-nghiep của Hoa Sen sẽ giúp tính toán và nâng cấp hệ thống quạt phù hợp.

Nâng cao hiệu suất truyền nhiệt và tiết kiệm năng lượng

Quạt hút ID giúp điều tiết tốc độ lưu chuyển của dòng khí nóng đi qua các chùm ống nước hoặc ống lửa. Việc kiểm soát tốc độ dòng khí đảm bảo thời gian trao đổi nhiệt tối ưu, giúp hơi nước hấp thụ tối đa nhiệt năng từ khói thải trước khi xả ra môi trường. Điều này giảm tổn thất nhiệt do khí thải mang đi, trực tiếp tiết kiệm chi phí nhiên liệu đầu vào. Khách hàng lựa chọn thiet-ke-san-xuat-lap-dat-mua-ban-lo-hoi-cong-nghiep-tu-hoa-sen luôn được cam kết chỉ số tiêu hao nhiên liệu thấp nhất nhờ thiết kế quạt chuẩn xác.

Những sự cố kỹ thuật thường gặp ở quạt ID, FD và phương pháp xử lý

Hiện tượng rung động bất thường và ăn mòn cánh quạt ID

Do làm việc trong môi trường bụi bẩn, quạt ID rất dễ bị tro bụi bám không đều vào cánh quạt hoặc bị các hạt bụi cứng mài mòn làm mất cân bằng động. Sự mất cân bằng này gây ra hiện tượng rung động mạnh, đe dọa làm hỏng vòng bi, gãy trục hoặc nứt vỏ quạt. Để khắc phục, cần tiến hành vệ sinh định kỳ, cân bằng động tại chỗ và bảo vệ hệ thống thông qua dịch vụ cho-thue-lo-hoi-kem-van-hanh-khong-lo-gian-doan-san-xuat với quy trình kiểm soát nghiêm ngặt.

Hiện tượng quá nhiệt ổ đỡ và quá tải động cơ quạt

Hiện tượng quá nhiệt gối trục quạt ID thường xuất phát từ việc hỏng hệ thống làm mát, thiếu mỡ bôi trơn hoặc rò rỉ khí nóng dọc theo trục. Trong khi đó, hiện tượng quá tải động cơ quạt FD/ID có thể do kẹt van điều tiết, biến tần lỗi hoặc dòng khí bị cản trở đột ngột. Khi gặp các sự cố phức tạp này, doanh nghiệp nên tìm đến dịch vụ chuyên nghiệp tại nang-luong-xanh-hoa-sen-dan-dau-trong-linh-vuc-bao-tri-bao-duong-va-sua-chua-lo-hoi-cong-nghiep hoặc dich-vu-bao-tri-bao-duong-sua-chua-lo-hoi để được hỗ trợ xử lý kịp thời, tránh ngưng trệ dây chuyền sản xuất.

Đáp ứng tiêu chuẩn phát thải QCVN 19:2024/BTNMT nhờ hệ thống quạt hút ID chuẩn hóa

Vai trò của quạt ID trong công nghệ xử lý khí thải

Quy chuẩn kỹ thuật quốc gia về khí thải công nghiệp QCVN 19:2024/BTNMT đặt ra những giới hạn rất nghiêm ngặt về nồng độ bụi, SO2, NOx và CO. Quạt hút ID đóng vai trò động lực chính đẩy toàn bộ khói thải qua các thiết bị xử lý môi trường như lọc bụi tĩnh điện, lọc bụi túi vải, tháp dập bụi wet scrubber. Để tìm hiểu rõ hơn về khung pháp lý mới này, doanh nghiệp có thể tham khảo bài viết qcvn-192024-btnmt-la-gi-nhung-quy-dinh-moi-nhat-ve-khi-thai-cong-nghiep-doanh-nghiep-phai-biet.

Đo kiểm và hiệu chỉnh hệ thống quạt tối ưu môi trường

Nếu quạt ID chọn sai công suất hoặc cột áp không đủ, dòng khí thải sẽ bị ùn tắc trong buồng đốt hoặc không thể đi qua các lớp lọc bụi, dẫn đến nồng độ ô nhiễm vượt tiêu chuẩn quy định. Năng Lượng Xanh Hoa Sen cung cấp trọn gói dich-vu-do-kiem-khi-thai-lo-hoi-kem-tu-van-hieu-chinh-de-dap-ung-qcvn-192024-btnmt, giúp doanh nghiệp đo đạc lưu lượng gió, hiệu chỉnh áp suất quạt ID/FD và đảm bảo khí thải đầu ra đạt chuẩn môi trường 100%.

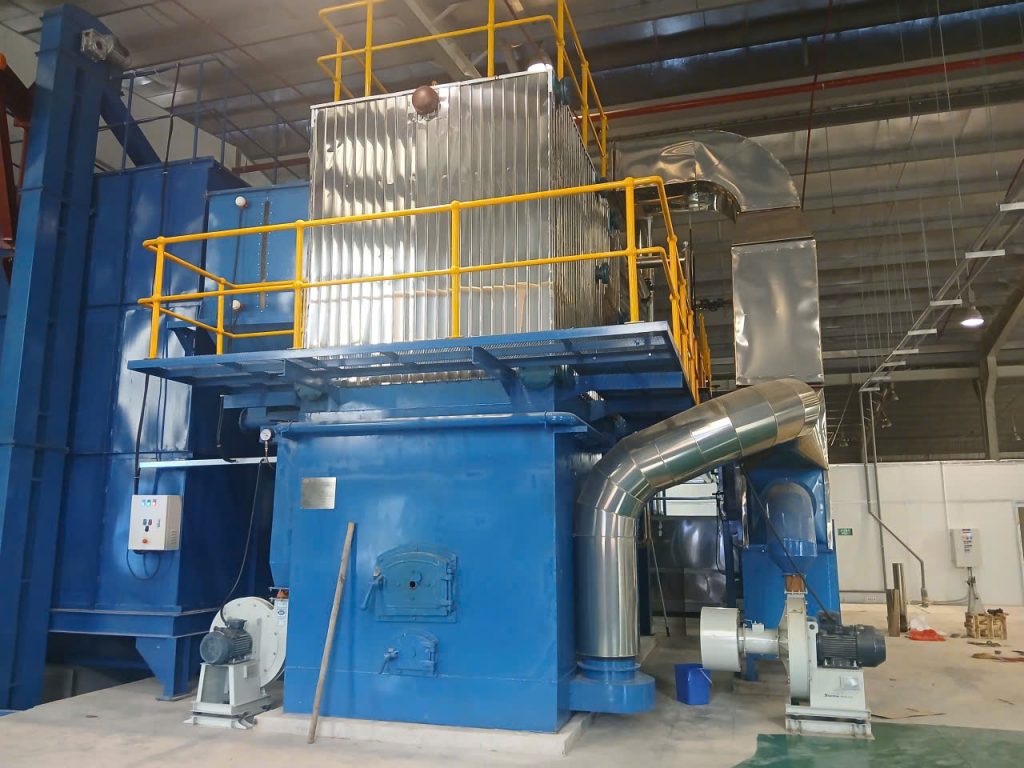

Ứng dụng thực tế của quạt ID và FD trong các dòng lò hơi sinh khối Biomass

Tính chất đặc thù khi vận hành lò hơi Biomass

Các dòng lò hơi sử dụng nhiên liệu sinh khối như vỏ trấu, mùn cưa, dăm gỗ, viên nén yêu cầu lượng khí cấp và chế độ hút khói rất khác so với lò hơi đốt dầu hay đốt gas. Nhiên liệu biomass có hàm lượng chất bốc cao, thể tích lớn và sinh ra lượng tro bụi nhẹ đáng kể. Do đó, quạt FD phải được thiết kế chia làm nhiều tầng gió (gió tầng 1 cấp qua ghi, gió tầng 2 cấp trên mặt ghi) để đảm bảo chất bốc cháy hết hoàn toàn mà không làm bay quá nhiều tro mịn. Quý khách có thể xem thêm chi tiết tại cong-ty-san-xuat-lo-hoi-chuyen-nghiep hoặc tổng quan cac-loai-lo-hoi-cong-nghiep-pho-bien-nhat-hien-nay.

Sự phối hợp thiết bị phụ trợ trong hệ thống lò Biomass

Trong hệ thống lò hơi sinh khối, quạt ID và FD làm việc nhịp nhàng kết hợp với các bộ phận truyền động cơ khí khác. Nhiên liệu được cấp tự động thông qua trục vít cấp liệu, nơi các cánh xoan vít tải được gia công chuẩn xác theo bài viết gia-cong-canh-xoan-vit-tai-theo-yeu-cau-gia-tot. Toàn bộ công nghệ tiên tiến này được ứng dụng hoàn hảo trên sản phẩm product/lo-hoi-sinh-khoi-biomass, giải đáp toàn bộ thắc mắc về lo-hoi-sinh-khoi-biomass-la-gi-uu-diem-va-ung-dung cũng như các mẫu lo-hoi-biomass-thong-dung hiện nay trên thị trường.

Giải pháp nâng cao hiệu suất quạt lò hơi từ Năng Lượng Xanh Hoa Sen tại các khu công nghiệp trọng điểm

Mạng lưới dịch vụ phủ sóng toàn quốc

Năng Lượng Xanh Hoa Sen khẳng định vị thế dẫn đầu bằng việc xây dựng hệ sinh thái dịch vụ lò hơi toàn diện, đáp ứng nhu cầu khắt khe của các nhà máy sản xuất. Chúng tôi đã triển khai lắp đặt, cho thuê và vận hành lò hơi tại hầu hết các trung tâm công nghiệp lớn. Đặc biệt, khách hàng có thể dễ dàng tiếp cận dịch vụ thông qua cơ sở cong-ty-san-xuat-lo-hoi-tai-da-nang-quang-nam tại khu vực miền Trung, cũng như trụ sở chính và hệ thống xưởng chế tạo của cong-ty-san-xuat-lo-hoi-tai-tp-ho-chi-minh phục vụ các tỉnh phía Nam như Bình Dương, Long An, Đồng Nai.

Ứng dụng hệ thống quạt lò hơi công nghiệp trong ngành giặt ủi và dịch vụ

Nhu cầu sử dụng hơi nước bão hòa nhiệt độ cao, áp suất ổn định là yếu tố sống còn đối với các xưởng giặt sấy công nghiệp lớn, đặc biệt là các đơn vị chuyên trách giat-ui-khach-san. Năng Lượng Xanh Hoa Sen cung cấp hệ thống lò hơi được trang bị quạt FD và ID điều khiển bằng biến tần tự động thông minh, giúp duy trì áp suất hơi luôn ổn định ngay cả khi phụ tải tiêu thụ thay đổi đột ngột. Giải pháp này giúp các nhà máy giặt ủi tối ưu hóa 20-30% chi phí điện năng tiêu thụ cho quạt và đảm bảo chất lượng dịch vụ tốt nhất.

Kết luận

Trong tổng thể cấu trúc vận hành của một hệ thống lò hơi công nghiệp, quạt hút ID (Induced Draft Fan) và quạt thổi FD (Forced Draft Fan) không chỉ đơn thuần là những thiết bị phụ trợ cơ khí, mà chính là “hệ hô hấp” quyết định sự sống còn, độ an toàn, hiệu suất nhiên liệu và tính thân thiện môi trường của toàn bộ nhà máy. Quạt thổi FD đóng vai trò là nguồn cấp oxy tươi cưỡng bức, tạo tiền đề cho phản ứng cháy diễn ra hoàn hảo và triệt để trong buồng đốt. Trong khi đó, quạt hút ID đóng vai trò rút toàn bộ dòng khí thải, tro bụi, duy trì trạng thái áp suất âm an toàn, đồng thời tạo động lực đẩy khí thải đi qua các công đoạn xử lý môi trường phức tạp trước khi thoát ra ngoài ống khói.

Sự kết hợp đồng bộ, chính xác về mặt lưu lượng và cột áp giữa quạt FD và quạt ID theo cơ chế thông gió áp suất cân bằng (Balanced Draft) giúp ngăn ngừa các sự cố nguy hiểm như bùng lửa ra cửa lò, rò rỉ khí độc CO vào không gian sản xuất, đồng thời tối ưu hóa quá trình trao đổi nhiệt, kéo giảm đáng kể tỷ lệ hao phí nhiên liệu đầu vào. Ngược lại, việc lựa chọn sai công suất quạt, thi công lắp đặt không chuẩn kỹ thuật, hoặc thiếu quy trình bảo trì, bảo dưỡng định kỳ đối với quạt ID và FD sẽ dẫn đến hàng loạt hậu quả nghiêm trọng: lò hơi sụt giảm công suất, cánh quạt bị mài mòn gây rung lắc phá hỏng vòng bi, buồng đốt đóng xỉ, và đặc biệt là khí thải không đạt chuẩn theo quy định QCVN 19:2024/BTNMT, đẩy doanh nghiệp trước nguy cơ bị xử phạt nặng hoặc đình chỉ hoạt động.

Hiểu rõ tầm quan trọng chiến lược đó, Công ty Năng Lượng Xanh Hoa Sen đã không ngừng đầu tư nghiên cứu, ứng dụng những công nghệ khí động học và tự động hóa tiên tiến nhất vào quá trình thiết kế, chế tạo, cải tạo và vận hành hệ thống quạt lò hơi. Với năng lực sản xuất vượt trội, đội ngũ kỹ sư giàu kinh nghiệm thực chiến và tinh thần phục vụ tận tâm, Hoa Sen tự hào là đối tác tin cậy số 1 của hàng trăm doanh nghiệp trên khắp cả nước. Dù nhà máy của bạn đặt tại TPHCM, Bình Dương, Long An, Đồng Nai, Đà Nẵng, Quảng Nam hay bất kỳ tỉnh thành nào, Hoa Sen đều sẵn sàng đồng hành thông qua các mô hình dịch vụ đa dạng và linh hoạt: từ thiết kế chế tạo trọn gói, bán hơi bão hòa, cho thuê lò hơi kèm vận hành, đến bảo trì, nâng cấp và đo kiểm môi trường chuyên nghiệp.

Để được tư vấn chuyên sâu về giải pháp tối ưu hệ thống quạt hút ID, quạt thổi FD cũng như toàn bộ dây chuyền lò hơi công nghiệp, quý doanh nghiệp vui lòng liên hệ ngay với Năng Lượng Xanh Hoa Sen qua Hotline: 0947.85.05.25. Chúng tôi cam kết mang đến giải pháp năng lượng xanh – hiệu quả – an toàn và tiết kiệm chi phí tối đa cho hoạt động sản xuất của bạn.
